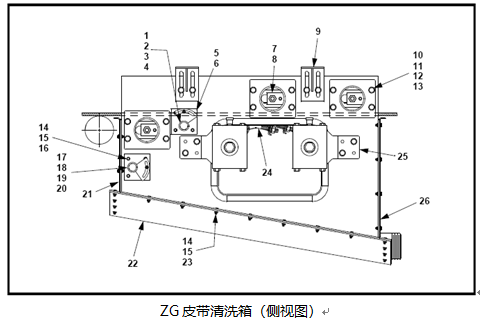

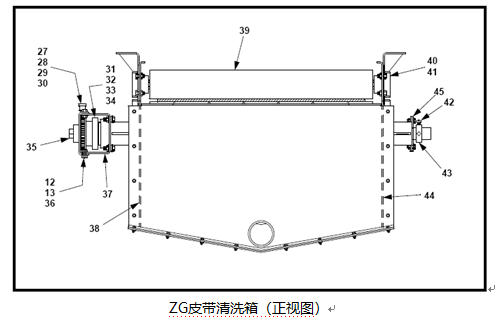

ZG皮带清洗箱设计用于清洗输送机皮带。当皮带经过皮带清洗箱时，由一套回行滚柱对其进行固定，喷淋箱开始对皮带均匀喷水，然后由一台皮带清洁机清除皮带表面的杂物，接下来由另一台皮带清洁机清除皮带上残留杂质并进行干燥。从皮带上清洗下来的杂物可以用泵重新抽回到皮带上加以回收利用或者排入工厂的污水管道。

    皮带清洗箱系统主要由清洗系统、给排水和水处理三部分构成。各部分都要根据皮带的布置、运量、地形等来具体设计。该清洗系统是将水的特性与机械清扫的性能组合，通过浸润、剥离、清除、刮除、碾压等过程，彻底清洗输送带面。作为工作介质的水，通过系统给排水和水处理部分循环使用，节约水资源，不污染环境。

清洗系统部分的构成:清洗系统的清洗系统是水清洗系统的重要组成部分，它安装在皮带输送机头部清扫器后卸料滚筒处，将清洗系统与改向滚筒相匹配使用，可以高质量地清洁回程输送带、消除污染。清洗系统部分主要由以下部件组成：扇形喷嘴、输送带面、第一清扫器、改向滚筒、第二清扫器、收集器、矩形喷嘴、下水管、第三清扫器、弹簧结构。

给排水和水处理部分构成:皮带清洗箱的给排水和水处理部分，要根据地形及皮带的运量等来设计、安装和施工。

皮带清洗箱部分的主要部件的设计计算，主要包括喷水管路设计计算和清扫器的验算，这两方面将直接影响皮带输送机清洗系统对胶带机的清洗效果。

通过对皮带清洗箱各组成部分的结构进行分析、计算和设计，保证了产品能够满足制造工艺和用户保用的要求。该系统与现有技术相比，具有结构简单、清洗效果好、节能、提高输送设备的运行效率和使用寿命等特点，将广泛应用于皮带输送机行业中。

水雾系统对胶带粘附物料进行清洗，对胶带的清洁更彻底， 聚氨酯刮刀在边冲洗边清扫的同时可更有效地保护皮带不受伤害，冲洗水管与皮带联动节约水资源，水箱下面的排污管能将污水排放至指定的位置，彻底解决胶带回程粘附物料引起的胶带跑偏和环境污染问题。

适应范围:

1、适用带宽：500～2400(mm)
      2、适应带速：≤5.0(m/s)
      3、物料湿度：≤25%
      4、工作温度：-40℃～90℃
