第一章 设计依据

客户提出的项目目标要求

客户提供的现场图纸、现场等设计资料

遵循国家法规及标准

中华人民共和国环境保护法

中华人民共和国城乡规划法

GB50303-2002建筑电气工程施工质量验收规范

GB50242-2002建筑给水排水及采暖工程施工质量验收规范

DB13/T 1264-2010远程射雾技术应用规范

第二章 方案

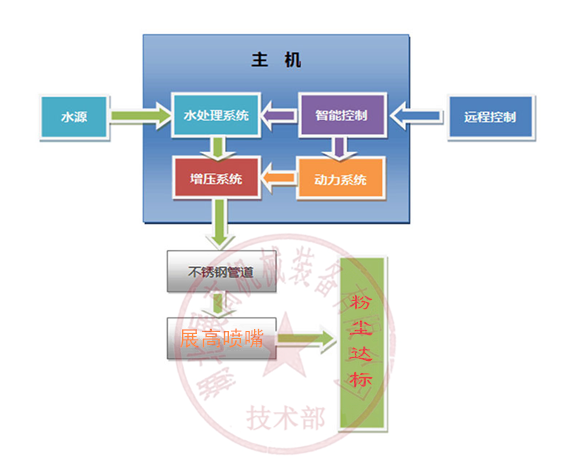

一、方案设计

为客户设备产品配套降尘。

二、设备选型

0.75KW主机配套≦40个喷头，******喷雾量：12L/min；

1.50KW主机配套≦60个喷头，******喷雾量：18L/min；

3.0KW主机配套≦100个喷头，******喷雾量：21L/min；

4.0KW主机配套≦160个喷头，******喷雾量：31L/min；

5.5KW主机配套≦260个喷头，******喷雾量：43L/min；

三、主机定位

主机建议集中放置于客户提供水源、电源并不影响正常工作，主机工作压力在40-80kg，建议对地面进行硬化处理，承载能力在500kg/㎡。

四、产品基本技术参数

电源:AC380~50/60HZ   功率:0.75KW-- 5.5KW

噪音:24-60db                 重量:80-200KG

压力：40-80KG              模式：时控开关/GPRS控制

喷头：10--260个            净水器精度：0.01微米

1．深层水处理系统：PP+UF，多级精密过滤 ，精度：0.1-0.01um，流量：2T/H

2．高压主机：

瑞典ABB电机，意大利INTERPUMP，意大利AR防爆压力阀，合金连接组件；

ABB浪涌保护器，施耐德交控保护，智能时控模块，原厂变频模块，智能恒压调节阀；

防护等级IP34，热熔胶减震系统。

型号：MD-300GP1508S0.75~5.5KW系列，电压：AC 380V 50Hz

功率：0.75~5.5KW，******转速：1450rpm，******工作压力:150bar

******喷雾量：12-18-21-31-43L/min

3. 压力调节系统： 调节范围0-250bar

4.控制系统 ：SL-0.75~5.5G型

5. 防腐耐高压管路：特制高压铜管：规格：￠10.0 X 1；******耐压：200bar

6. 喷头座及喷嘴 (90-110ml)

A.特制高压铜喷头座   B．喷嘴：撞针式红宝石喷嘴
